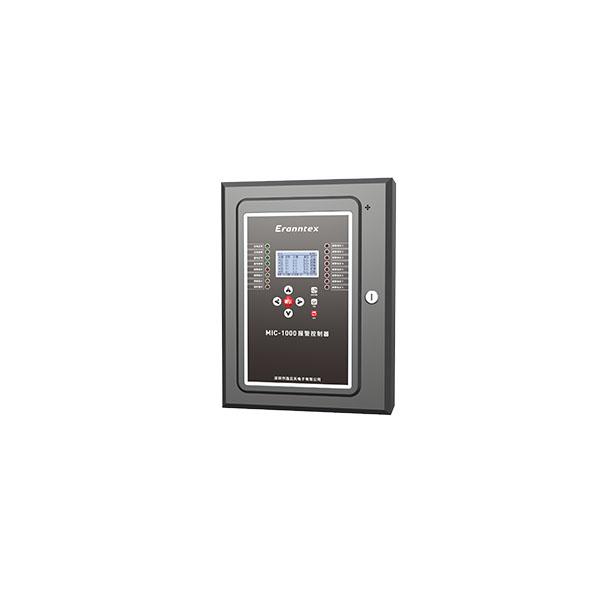

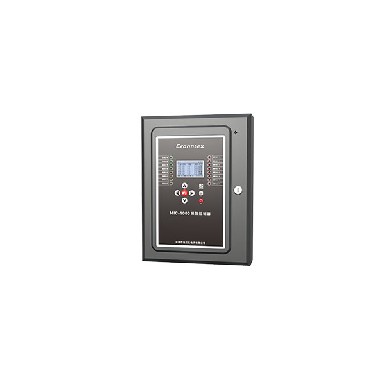

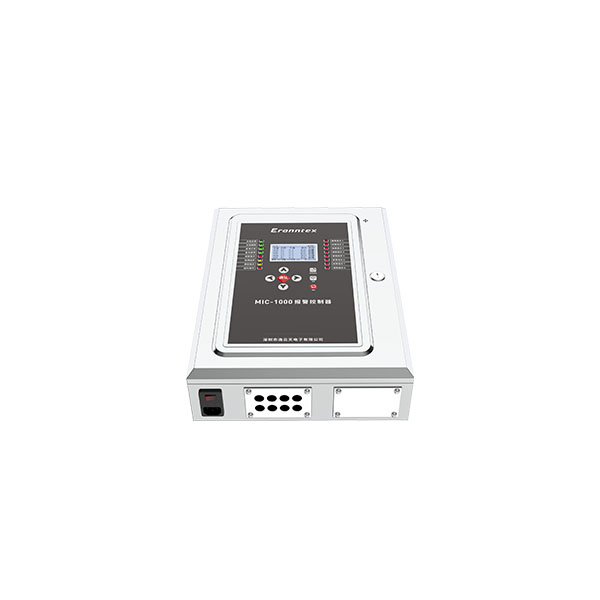

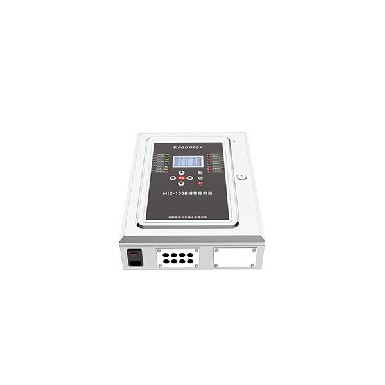

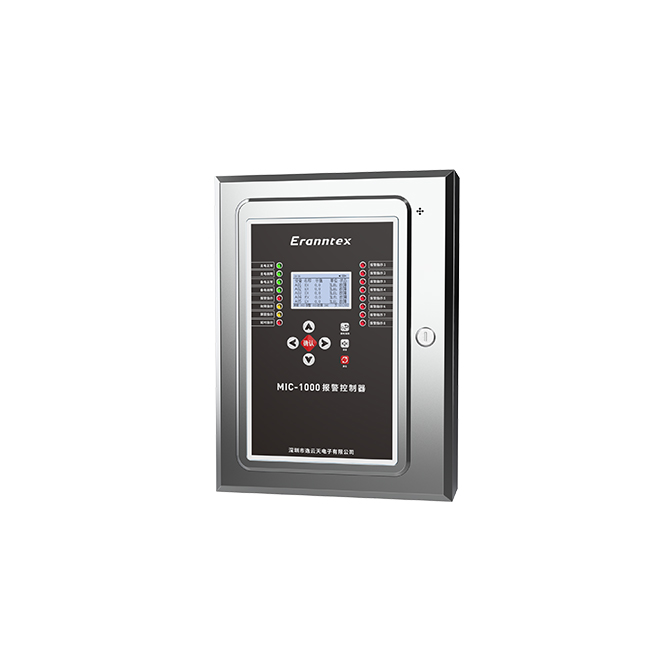

逸云天電子氣體報警MIC-1000控制器支持RS485/4-20mA輸入,在化工、礦山、密閉空間等場景中,能聯動風機/電磁閥快速控風險,實現本地以及遠程24小時安全監測,筑牢工業防線。3.5英寸液晶屏顯(精度 ±0.1% FS),可切換中英文界面。具備三級聲光報警、10萬條數據記錄(SD 卡支持),模塊化設計可級聯擴通道,適配多類監測設備。支持遠程校準與數據上傳,可選無線/以太網傳輸,符合GB 16808-2008標準。

MIC-1000氣體報警控制器應用圖示:

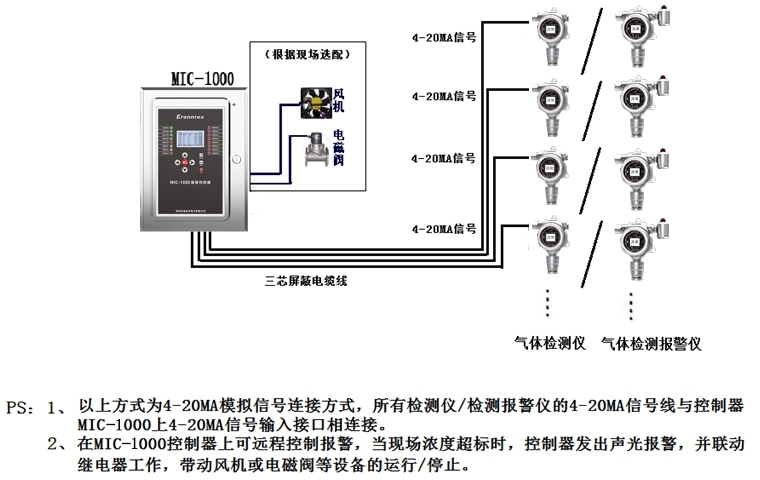

1 、氣體檢測儀/檢測報警儀與控制器連接示意圖(4-20MA信號)

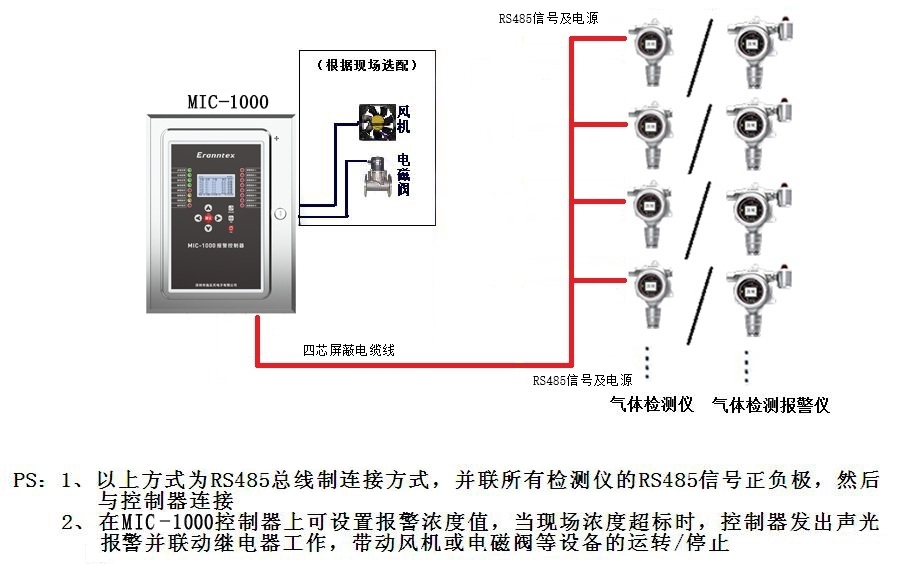

2 、氣體檢測儀/檢測報警儀與控制器連接示意圖(RS485信號)

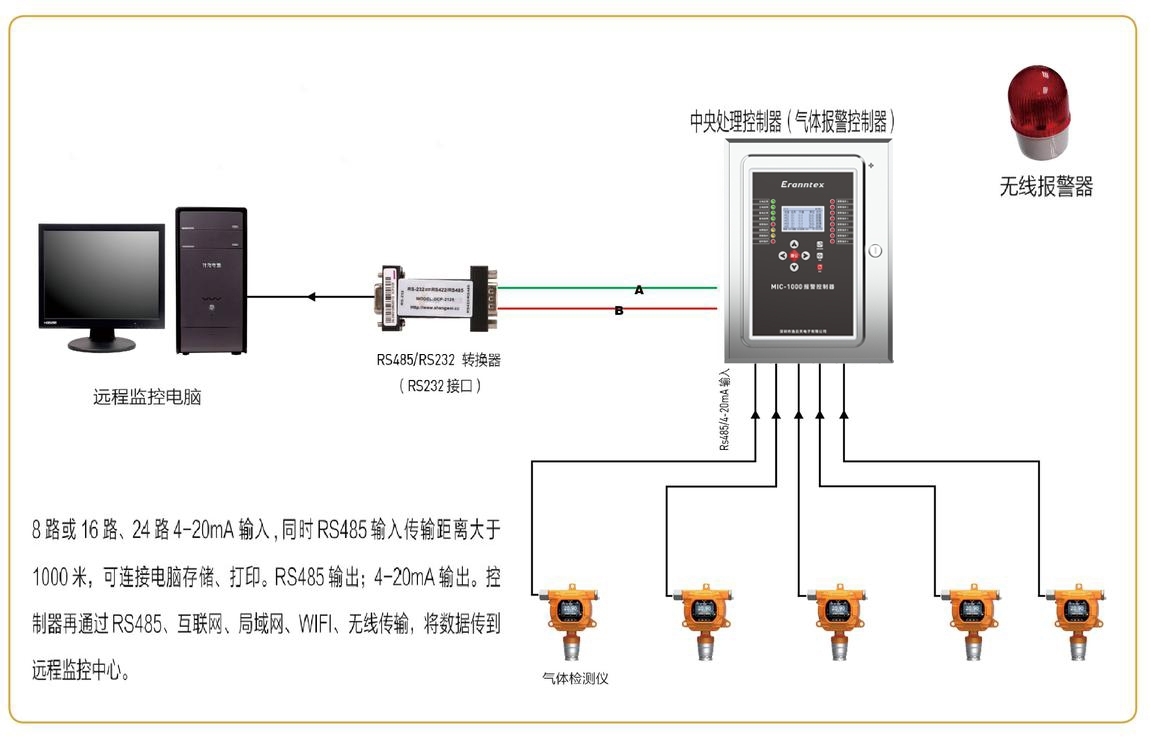

3、氣體檢測儀/檢測報警儀信號集中到控制器與電腦連接示意圖(4-20MA信號)

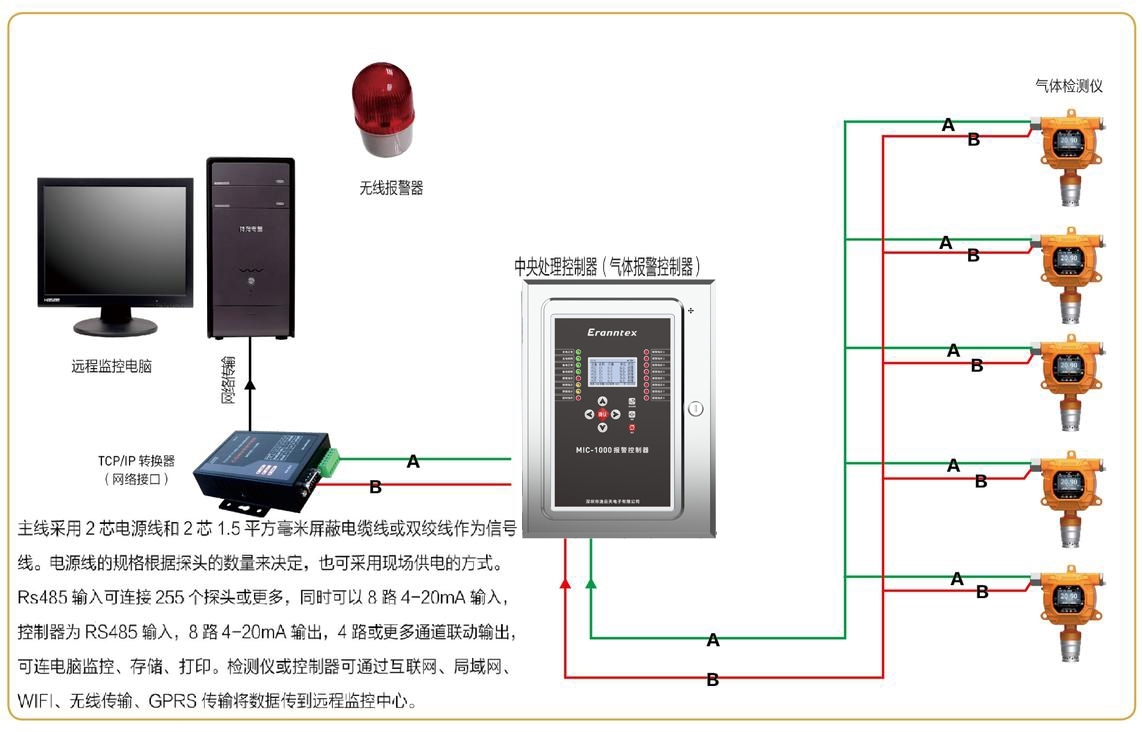

4、氣體檢測儀/檢測報警儀信號集中到控制器與電腦連接示意圖(RS485信號)

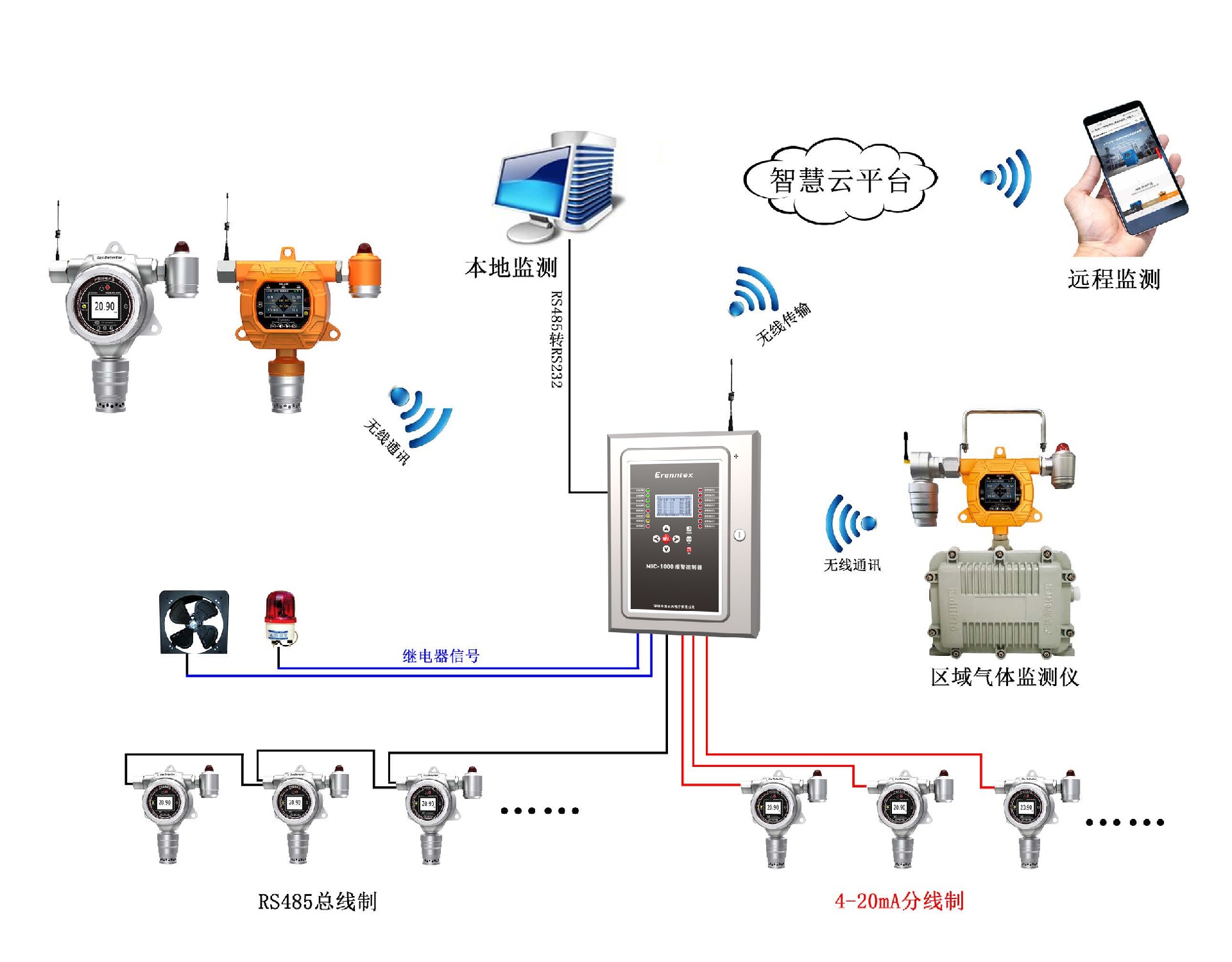

5、綜合組網示意圖

MIC-1000氣體報警控制器技術參數:
信號輸入 | RS485輸入或4-20mA輸入 |
輸出信號 | RS485(標準MODBUS-RTU協議) |
顯示范圍 | 數字 0~99999 |
分辨率 | 1、0.1、0.01、0.001可選 |
顯示精度 | ±0.1%FS |
顯示方式 | 3.5英寸液晶屏 |
報警方式 | 聲光報警,三級報警,每一回路可單獨設定報警值 |
輸出控制 | 標準為4+1組繼電器觸點輸出(常開/常閉),觸點容量10A/277VAC、12A/125VDC |
自動檢測 | 線路斷/短路檢測、探測器各種狀態,功能檢測等 |
工作溫度 | -20℃~+55℃,≤95%RH,非凝露場合使用 |
電 源 | AC220V(內置有AC220V轉24VDC開關電源) |
最大功耗 | 2.5W/路 |
備用電源 | 12V蓄電池(選配) |
尺 寸 | 400*300*100mm |
安裝方式 | 壁掛式安裝 |
MIC-1000氣體報警控制器技術參數產品特點:
●3.5英寸液晶屏顯示,中英文操作界面可切換(默認中文界面)
●可連接各種氣體檢測儀、溫濕度變送器、壓力變送器、風速變送器、粉塵檢測儀等4-20mA信號,
●單位可選:ppm、%Vol、%LEL、pphm、ppb、mg/m3、μmol/mol、μg/m3
●4-20mA與RS485可同時輸入;標準通道為8路4-20mA輸入信號,RS485輸入支持255路地址節點,數據輸出支持標準MODBUS-RTU協議
選配:4-20mA輸出、以太網模塊、光纖模塊、無線4G/5G/LoRa等,上位機電腦監控軟件、RS485/RS232轉換器、USB-RS232連接線(沒有串口的電腦需選配此項)
●模塊化結構設計,控制器與控制器之間可以多級級聯,可以擴展輸入/輸出通道。
●氣體報警控制器具有數據記錄功能,標準容量10萬條,更大容量可訂制。存儲時間間隔任意設置,
記錄時間、濃度值、報警信息等,可設置記錄實時濃度或只記錄報警信息,默認設置為只記錄報警
信息。支持SD卡存儲,支持本機查看所有記錄、選擇性查看記錄、刪除記錄。
●三種顯示模式可切換:每屏顯示5通道濃度、大字體循環顯示單通道的濃度、實時曲線,各通道之間
自動循環或手動循環可切換,可設置是否顯示最大值、最小值、氣體名稱,可查看歷史記錄曲線圖。
●氣體報警控制器連電腦監控功能,可連接電腦通過上位機軟件24小時連續監控實時濃度,在電腦上
自動存儲數據、電腦報警(需配音箱),或通過上位機軟件讀取某個探頭或全部探頭里存儲的記錄并
進行數據分析,可顯示最大值、最小值、平均值、歷史曲線、實時曲線等功能,可以數據導出或打印
●氣體報警控制器具備遠程傳輸功能,可通過有線方式將現場探頭的實時濃度數據上傳;同時支持選配以太網傳輸或無線傳輸功能(無線傳輸距離可選 2 公里、5 公里或不限距離),通過局域網、互聯網或無線傳輸網將數據上傳至監控中心、環保局及其他監控設備。上傳后的數據可通過上位機軟件實現顯示、存儲與分析,也可根據自定義通訊協議讀取數據。
● 多級報警點設置,可關閉報警,不同報警輸出不同報警音,區分報警音量和頻率
報警種類:濃度報警、故障報警。
報警模式:低報警、高報警、區間報警。
● 支持遠程零點校準,跨度校準,恢復出廠、報警設置等。
● 支持遠程固件升級及遠程操控探測器。
● 具有通道管理功能,如通道屏蔽/打開,通道參數修改等。
● 具有繼電器輸出可編程功能。
● 內置打印機(選配)。
● 本安電路設計,防爆、防振、抗靜電,抗輻射。
● 執行標準:
GB 16808-2008《可燃?xì)怏w報警控制器》
